今天兆麟小编抽出时间给用户普及一下条码扫描器内部中的机构？别看扫描器小巧灵活但是缺少了一个部件就扫描不了条码了。

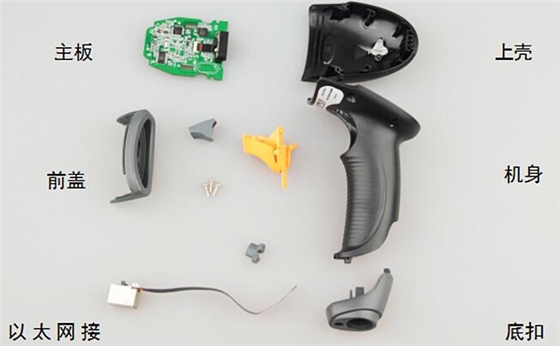

条码扫描器主要的零件有上壳，主板，以太网接口线，枪身，前盖，按键，底扣。其中功能集合在一块主板上，集成度高，机身手柄处采用条纹刻印，增加了防滑，使用者在使用中更好的保护了扫描枪。主板使用了1.5毫米玻璃纤维电路板。以下以新大陆扫描枪HR型号系列拆解为例。

如下图所示：

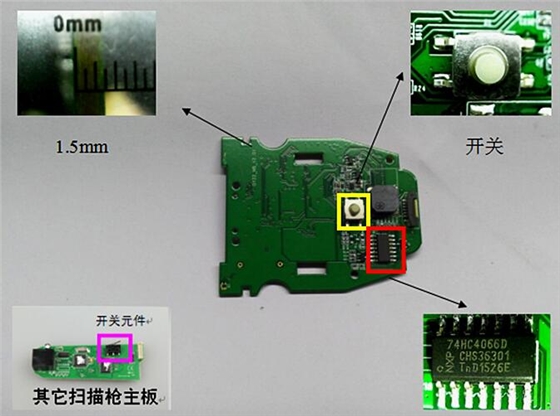

红色方框是逻辑芯片，就是各种逻辑电路组成的芯片。开关元件（黄色框内）使用硅胶头贴片式轻触按键开关，硅胶材质使灰尘和水分不易进入，软质硅胶更能缓冲按键压力，使按键寿命大大增加，但是成本比普通塑料头开关的价格贵几十倍。开关元件为贴片焊接，正面按压受力，焊脚不易脱落。有部分厂商使用插件开关，侧向受力，长期使用，开关焊脚容易脱落。

图示：

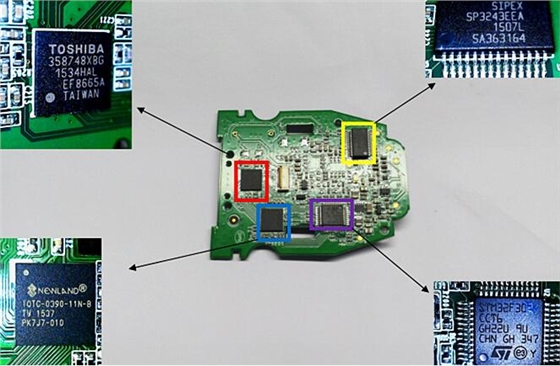

主板正面集中了以下几大大芯片。黄色边框是是IC芯片，IC芯片是将大量的微电子元器件IC芯片形成的集成电路放在一块塑基上，做成一块芯片。红色边框是桥接器芯片，PIC微控制器通过USB2.0全速桥接器芯片连接USB闪存盘。蓝色边框是主控解码芯片，为新大陆自主研发。具体性能保密中。它负责将CMOS运算放大器传来的电平信号解码、降噪、提取出有效信息，再根据不同的传输方式编码传送给电脑。紫色边框是意法半导体公司的微控制器 ，相当于电脑的cpu。

图示：

霍尼韦尔(Honeywell)MK5145一维条码扫描器-型号系列光学部分并不复杂，基本没有可以活动的机械结构，ms5145是一款专门为商业商务定制的条码扫描器，性能稳定，体积轻巧，手感自然，而且经过多次反复掉落实验，可承受1.5米空中掉落也可以正常使用。
