自从喷墨打印机出现之后，很方便，但是随之而来的问题也是很让人头疼，那就是耗材，相当的耗材!喷墨打印机虽然价格便宜，但是墨盒这个消耗品，实在是太让人牙疼了。难怪打印机价格这么便宜。黑盒这么消耗，朋友你了解它里面的结构吗?知道为什么如此的消耗吗?那就让我们来一起了解一下彩色墨盒的内部结构。首先我们先来了解一下黑盒的连供系统。

连供系统是在原装墨盒基础上把通气孔钻大，然后把外接墨盒通过软管接到改装后的原装墨盒上。墨盒喷出墨水，墨盒内气压减小，将外置墨盒中的墨水吸入墨盒中，补充储墨海绵中的墨水。但是缺点是显而易见的，要改装打印机，甚至有的时候要破坏打印机的外壳，外壳被破坏的话就没有保修了。另外，软管如果放置不当，可能会卡在打印机内部。

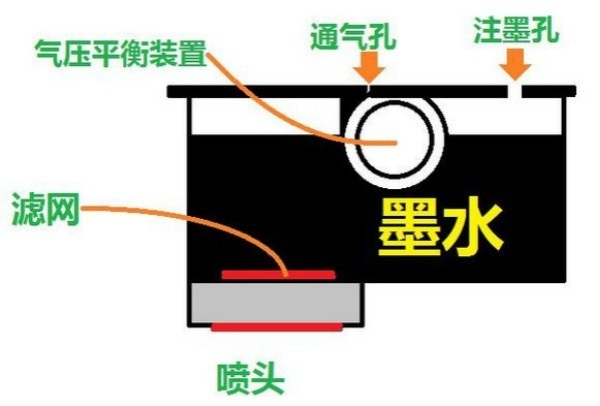

连喷墨盒的结构如图。气压平衡系统是让墨盒内部与外部的气压保持一致，而且不让墨水倒流出来。原装墨盒的通气孔也是这个道理。

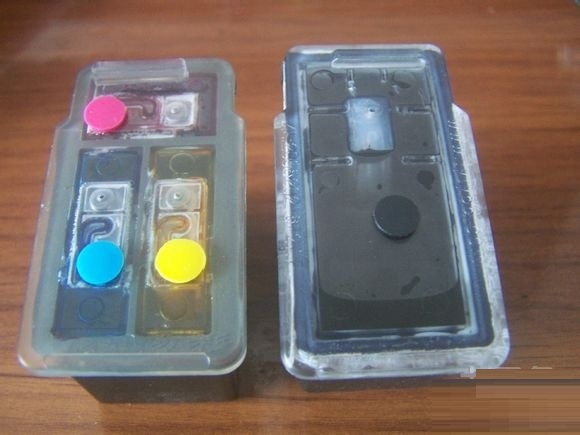

制作过程是把原装墨盒的盖子揭开，磨平上口沿，取出墨盒中的储墨海绵，用AB胶把特制的透明盖子粘上去，利用墨盒中大量的空间，直接把墨水注入到墨盒当中，墨水直接和打印头接触，只隔一层滤网。

好处是不用破坏打印机，连喷墨盒外形结构完全和原装墨盒相同，墨盒中的储墨量大大增加，就拿PG-840来说，原装墨盒中的储墨量是5ml，改装成连喷墨盒后储墨量是30ml，大大降低打印成本，打印完后还可以继续注墨。

缺点是，因为取出了墨盒中的储墨海绵，使得墨水和打印头之间只有一层薄薄的过滤网，因此容易堵住打印头(储墨海绵有很强的过滤能力)。连喷墨盒对墨水的质量要求很高。另外，没有了储墨海绵的吸附力，打印机不能很好地控制喷墨量，特别是清洗打印头的时候会耗费大量的墨水，墨水不值钱，但是废墨盒空间有限，打印头排出的废墨清理起来比较困难。

可以看到通气孔和海绵压杆，海绵压杆的作用是让海绵顶到墨盒底部和滤网接触，并且和墨盒内壁无缝接触，保证它的过滤性能。

原装彩色墨盒结构如下：

平时我们在购买墨盒的时候也要擦亮一点眼睛，有些人会回收旧墨盒回去翻新，然后低价出售。墨盒在改装过程中，会清洗。但是一些时间久远的彩色墨盒喷头很容易堵塞，翻新效果不佳。还是会有人销售出去，当使用打印机时，电脑提示墨水没有了，有可能是墨盒的喷头堵塞了，导致打印不能正常进行。通过此文章，大家都大概了解了彩色墨盒的内部结构了以及注墨了吧。
